Новое в AlnorSELECT – онлайн-проектирование систем рекуперации тепла
AlnorSELECT обзавелся новой функцией! Теперь вы можете проектировать систему механической вентиляции с рекуперацией тепла прямо на плане здания, выбирать рекуператор и компоненты системы, а затем сгенерировать документацию в формате PDF вместе с ведомостью материалов. Все в одном месте, онлайн и без необходимости установки какого-либо дополнительного программного обеспечения.
Проектирование системы рекуперации тепла на плане здания
Проектирование системы механической вентиляции требует правильного подбора оборудования, планирования расположения воздуховодов и размещения приточных и вытяжных агрегатов. Новый модуль проектирования в AlnorSELECT упрощает эти задачи и позволяет подготовить наглядный проект вашей системы рекуперации тепла.
Вы можете начать с загрузки собственного плана здания. Программа поддерживает файлы в форматах PDF, PNG, JPG, SVG, DWG и DXF. После калибровки фона на основе известных размеров можно приступить к проектированию в реальном масштабе.
Если вы хотите сначала ознакомиться с возможностями инструмента, вы также можете воспользоваться образцом проекта здания.
Выберите установку рекуперации тепла Alnor, соответствующую параметрам вашей установки
В AlnorSELECT вы найдете полный ассортимент установок рекуперации тепла Alnor. Вы можете выбрать установку с помощью фильтров, которые учитывают, в частности, расход воздуха, способ монтажа, схему подключения, тип теплообменника, технологию Constant Flow, способ управления, диаметр подключения и серию продукции.
Вы также можете воспользоваться функцией поиска по эксплуатационным параметрам. Просто укажите требуемый расход воздуха и давление приточного и вытяжного воздуха. Программа отобразит подходящие установки, которые вы сможете сравнить, в частности, по энергопотреблению, эффективности рекуперации тепла и уровню шума.
После выбора установки с рекуперацией тепла она будет размещена на плане. Вы можете перемещать установку и корректировать её положение в соответствии с планируемой установкой.
Проектирование полной вентиляционной системы
Новый модуль позволяет не только разместить установку с рекуперацией тепла на плане, но и прорисовать систему и выбрать её отдельные компоненты.
Среди прочего доступны следующие элементы:
Автоматический подбор компонентов для помещений
Одной из полезных функций программы является возможность подбора компонентов в зависимости от типа и площади помещения. После того как вы выберете, например, спальню и введете её площадь, AlnorSELECT рассчитает необходимый расход воздуха, а затем поможет вам подобрать подходящие компоненты, такие как воздуховоды FLX, пленумная коробка и диффузор.
Вы можете адаптировать выбор в соответствии с требованиями вашего проекта и разместить готовый компонент непосредственно на плане этажа.
Таким образом, вы можете спланировать расположение приточных и вытяжных отверстий, а также проложить воздуховоды, соединяющие отдельные компоненты с установкой рекуперации тепла.
Наглядный проект и готовая ведомость материалов
В процессе проектирования вы можете присвоить воздуховодам цветовую маркировку, например, синий цвет для приточного воздуха и красный — для вытяжного. Это упрощает отслеживание схемы установки и позволяет легко различать различные части системы.
Полезны также настройки видимости компонентов и прозрачности фона. Они помогают сохранить наглядность проекта даже при большом количестве компонентов на плане.
Все добавленные компоненты автоматически включаются в спецификацию. Таким образом, вам не нужно составлять отдельный список компонентов на основе готового чертежа.
Данное решение упрощает как проектирование установки, так и подготовку материалов, необходимых для её монтажа.
Экспорт проекта в формат PDF
По завершении работы вы можете сгенерировать PDF-документ, содержащий чертеж установки с маркировкой Alnor и спецификацию. Затем этот документ можно отправить заказчику, проектировщику или монтажной бригаде.
Если проект касается многоэтажного здания, вы можете спроектировать систему отдельно для каждого этажа. Программа объединит их в один документ PDF.
Проектируйте без входа в систему или создайте учётную запись
Вы также можете использовать новый модуль проектирования в AlnorSELECT без входа в систему. В этом случае доступны функции создания чертежа, выбора компонентов и экспорта проекта. Однако обратите внимание, что проект не будет сохранён после закрытия вкладки браузера.
Создание учетной записи позволяет:
Это позволяет работать над проектом поэтапно, без необходимости начинать его с нуля.
Узнайте, как спроектировать систему рекуперации тепла в AlnorSELECT
Мы подготовили обучающее видео, в котором показан весь процесс — от загрузки и калибровки плана здания, через выбор рекуператора тепла и размещение компонентов системы, вплоть до генерации документации в формате PDF.
Посмотрите видео и ознакомьтесь с новыми возможностями на практике.
Посмотрите обучающее видео на YouTube
Попробуйте AlnorSELECT
Хотите спроектировать систему механической вентиляции с рекуперацией тепла для своего проекта? Запустите AlnorSELECT и убедитесь, насколько легко можно объединить выбор рекуператора тепла, проектирование системы и подготовку спецификации в одном инструменте.
В ассортимент Alnor входит RACAV-Q – прямоугольный регулятор постоянного расхода воздуха, предназначенный для поддержания заданного расхода воздуха независимо от изменений давления в системе.
Регулятор работает без электропитания, автоматически стабилизируя расход в заданном диапазоне перепада давлений. Заданное значение расхода легко настраивается с помощью поворотного регулятора, расположенного на корпусе.
RACAV-Q может применяться в приточных и вытяжных системах, в том числе в бытовой, коммерческой, специализированной и промышленной вентиляции. Это решение, которое облегчает балансировку системы и поддержание стабильного расхода воздуха.
Познакомьтесь с новым RACAV-Q и оцените его возможности.
Проверьте качество воздуха в классе. В режиме реального времени.
Чистый воздух в классе — это не просто обещание, а измеримый результат. Именно поэтому мы запустили онлайн-мониторинг качества воздуха в начальной школе № 6 в Соколове-Подляском, Польша.
Система мониторинга позволяет проверять и сравнивать показатели качества воздуха в двух классных комнатах – одной, оборудованной вентиляционной установкой с рекуперацией тепла TeachAIR, и другой, без механической вентиляции. Данные в режиме реального времени показывают, как вентиляция может влиять на условия, в которых ученики и учителя проводят много часов каждый день.
Два класса. Одинаковые условия. Различное качество воздуха.
Система мониторинга позволяет сравнивать качество воздуха в режиме реального времени:
Класс с системой TeachAIR. Стабильные условия в помещении и контролируемая вентиляция, с данными в режиме реального времени о концентрации CO₂, температуре, влажности и твердых частицах PM1, PM2,5 и PM10.
Класс без вентиляционной установки с рекуперацией тепла. Контрольный пункт, позволяющий увидеть, как меняются параметры воздуха в помещении без механической вентиляции с рекуперацией тепла.
Все ключевые данные в одном месте
Платформа мониторинга предоставляет текущие и исторические данные по:
TeachAIR Monitoring – посмотрите, как работает вентиляция в реальных условиях
Не нужно полагаться исключительно на заявления производителей или каталожные характеристики. Проверьте реальные данные с действующей установки и оцените разницу между классной комнатой, оборудованной системой TeachAIR, и той, где нет вентиляционной установки с рекуперацией тепла. Вы можете отслеживать данные в режиме реального времени (LIVE) или анализировать их за выбранные периоды: 24 часа, 7 дней или любой настраиваемый диапазон дат.
Приточный блок CWS-ODA и вытяжной блок CWS-EHA представляют собой новую серию настенных концевых узлов вентиляционных систем в ассортименте Alnor — для подключения с диаметром от Ø100 до Ø315 мм.
Эти компоненты предназначены для систем механической вентиляции с рекуперацией тепла в жилых и небольших коммерческих помещениях. Приточный блок CWS-ODA отвечает за забор наружного воздуха и обеспечивает первичную защиту системы, а вытяжной блок CWS-EHA гарантирует эффективный отвод воздуха из здания.
Преимущества моделей CWS-ODA и CWS-EHA:
Для определённых диаметров соединений доступны различные размеры лицевых панелей (от 160 × 160 мм до 400 × 400 мм), а рекомендуемый максимальный расход воздуха зависит от площади активной поверхности — от 125 до 800 м³/ч. Это позволяет выбирать выпускное отверстие не только исходя из диаметра воздуховода, но прежде всего с учётом фактического расхода воздуха в системе. Подробные технические данные, характеристики потерь давления и полный перечень вариантов приведены в технических паспортах на продукцию CWS-ODA и CWS-EHA.

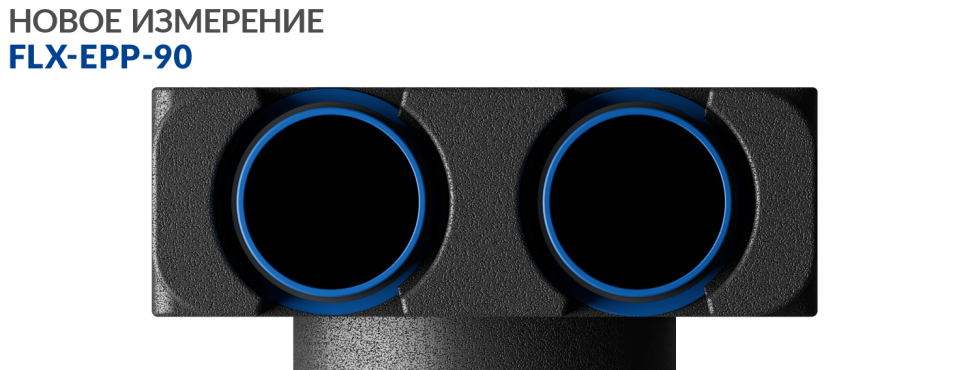

Мы рады сообщить о расширении ассортимента Alnor за счёт новой версии распределительных коробок серии FLX-EPP-R-90, предназначенной для использования с полужесткими вентиляционными воздуховодами диаметром 90 мм.
Распределители FLX-EPP-R находят применение в бытовых системах механической вентиляции, где выполняют функцию коллектора, распределяющего воздух по отдельным помещениям с помощью полужестких вентиляционных труб. В типовых установках используется от одного до двух коллекторов на приточной стороне и аналогичное количество на вытяжной стороне.
Основные преимущества коробок FLX-EPP-R-90
Трубы диаметром 75 мм часто выбирают в индивидуальном жилищном строительстве из-за простоты их прокладки в тонких слоях пола или перекрытия. В свою очередь, трубы диаметром 90 мм требуют большего монтажного пространства, однако позволяют сократить количество каналов в системе, что может значительно упростить её проектирование и монтаж.
Выпуск новой версии FLX-EPP-R-90 дополняет существующий ассортимент распределителей, предназначенных для труб диаметром 75 мм. Благодаря этому проектировщики и монтажники получают ещё большую гибкость в выборе решений, адаптированных к требованиям конкретного проекта.
FLX-EPP-R-90 — это очередной шаг в развитии вентиляционных систем Alnor — современных, долговечных и адаптированных к потребностям современного строительства.
